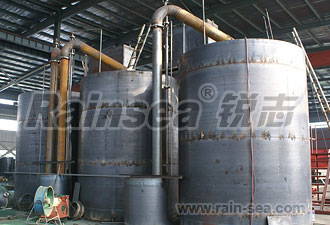

DLB型重力式無閥過濾器
【概述】
鋼制重力式無閥過濾器系列產品廣泛應用于地表水凈化、地下水除鐵除錳、循環水旁流過濾、生產廢水除懸浮雜質、有機污水經生化處理和二次沉淀池處理之后的后續過濾以及室內游泳池水的過濾是一種理想的水處理設備。
重力式無閥過濾器/無閥濾池是一種不需要閥門的快濾池，在運行的過程中，出水的水位保持恒定不變，進水的水位則隨著濾層水頭損失閥增加而不斷在吸管內上升，當水位上升到虹吸管管頂，并形成虹吸時，就開始自動濾層反沖洗，沖洗掉廢水沿虹吸管排出池外。
重力式無閥過濾器/無閥濾池的進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全自動化，設備一體化，進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶只需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，采用瀝青砂柔性基礎。
根據多年來在各個工程成功運行經驗和各用戶反饋意見、結合多年生產經驗，不斷更新完善，研制出了改進型第三代重力式無閥過濾器。
更新完善的DLB型重力式無閥過濾器環保設備，具備了更寬廣的處理能力和適用范圍，江蘇銳志環保公司生產的無閥過濾器/無閥濾池有二大系列：一類是濾池為方形CBL-Ⅱ型，過濾水量有20m3/h至175m3/h;另一類濾池為圓形DLB-Ⅱ、DLB-Ⅲ型，過濾水量有20m3/h至80m3/h、200m3/h至750m3/h。其中過濾水量為20m3/h至175m3/h的均整體運輸至現場，過濾水量為200m3/h至750m3/h的，由我廠預制成幾部分，運至現場拼裝而成，再經防腐后交付施工單位，裝填濾料后即可調試和運行。同時可根據用戶不同要求設計制造可滿足大型循環冷卻水系統旁濾處理要求的規模更大的組合型無閥過濾器，一般圓形濾罐的DLB型重力式無閥過濾器使用較多，比方形的CBL型重力式無閥過濾器更廣泛。
【工作原理】
原水由進水管送入濾池，經過濾池層自上而下地過濾，清水即從連通管注入存水箱內貯存，水箱充滿后，水通過出水管入清水池管入清水池。濾層不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷升高。當水位達到虹吸輔助管管口時，水自該管中落下，通過抽氣管借以帶走虹吸下降管中的空氣，當真空度達到一定值時，便發生虹吸作用。這時水管中的水自下而上地通過濾層，對濾料進行反沖洗。當沖洗水箱水面下降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一周期工作。因此重力式無閥過濾器無需象其它過濾器那樣，必須設置反沖洗泵和反沖洗水塔。
【設備特點】
1、DLB型重力式無閥過濾器是不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，可以自動沖洗，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
2、DLB型重力式無閥過濾器由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
3、DLB型重力式無閥過濾器由碳鋼制造(或根據用戶要求)，防腐嚴格，加工精度高，安裝方便。
4、不需要水壓、電力和壓縮空氣等提供動力，所有的工作環節都由過濾器自行控制。
5、無閥濾池內設有強制沖洗系統，如果濾池水頭的損失還未達到允許值，而因某種原因需要提前沖洗時，可進行人工強制沖洗。
6、無閥濾池免維護，沒有磨損。
【設備用途】
無閥濾池主要適用于各種地表水的凈化處理，將渾濁度小于3000毫升/升處理后供給生活用水或工業用水，也可將冷卻水、礦井水、循環水等工業廢水凈化后再利用，提高水的重復使用率。
1、用于石油、化工、制藥、冶金、電廠、輕工、紡織、印染、染整等工業循環冷卻水的旁濾處理；
2、用于地表水凈化，地下水除鐵除錳；
3、用于城市、鄉鎮自來水廠的過濾處理；
4、用于軟化、除鹽處理的前處理；
5、用于游泳池、噴泉水景的凈化處理；
6、用于生產廢水去除懸浮物，有機污水經生化處理，二次沉淀池處理后的后續過濾等；
【適用范圍】
1、重力式無閥過濾器用于自來水廠過濾處理時，進水懸浮物宜小于15mg/l，出水懸浮物小于3mg/l；
2、重力式無閥過濾器用于循環冷卻水旁濾處理時，進水懸浮物一般在15～30mg/l，出水懸浮物一般小于5mg/l；
3、重力式無閥過濾器用于"加藥凝聚劑處理"時進水懸浮物50～100mg/l，出水懸浮物一般小于5mg/l。
【技術參數】
1、平均濾速：10米/小時
2、平均反沖洗強度：15升/米2·秒
3、反沖洗歷時：5分鐘
4、期終水頭損失值：1.50米、1.70米、1.90米（三檔任選）
5、反沖洗膨脹高度：700×40%外加100mm安全高
6、濾料層高度：700mm承托層厚度270mm
7、進水濁度：不大于20度（用于地表水凈化）
8、出水濁度：不大于3度（用于地表水凈化）

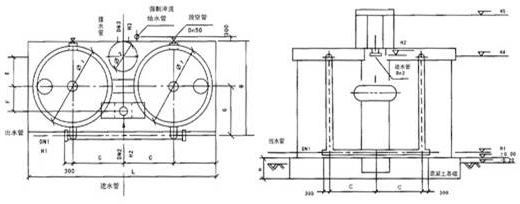

【設備簡圖】
| 型號規格 | DLB | |||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | |||
| 產水量(噸/時) | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | ||
| 外形尺寸 | 長(L) | 3900 | 4700 | 5600 | 6200 | 7200 | 7600 | 8000 | 9400 | |
| 寬(B) | 1800 | 2200 | 2600 | 3000 | 3600 | 3600 | 3800 | 4400 | ||
| 進水箱堰口高H5 | 6610 | 6630 | 6580 | 6580 | 6750 | 6750 | 6750 | 6750 | ||
| 出水堰口高H4 | H5-終期水頭損失（1.5m、1.7m、1.9m三檔任選） | |||||||||
| 配 管 尺 寸 | 進水 | 管徑DN2 | 100 | 150 | 200 | 200 | 200 | 250 | 250 | 300 |
| 管中標高H2 | 4710 | 4810 | 4810 | 4810 | 4810 | 4810 | 4810 | 4810 | ||
| 出水 | 管徑DN1 | 100 | 150 | 200 | 200 | 200 | 250 | 250 | 300 | |
| 管中標高H1 | 200 | 200 | 200 | 200 | 200 | 400 | 450 | 500 | ||
| 排水 | 管徑DN3 | 300 | 300 | 400 | 400 | 500 | 500 | 500 | 600 | |
| 管中標高H3 | 270 | 270 | 300 | 300 | 360 | 360 | 460 | 460 | ||
| 管口平面尺寸 |
Φ1 | 1400 | 1800 | 2240 | 2460 | 2990 | 3210 | 3430 | 3640 | |
| Φ2 | 900 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 | 1400 | ||
| C | 1134 | 1350 | 1540 | 1636 | 2000 | 2100 | 2200 | 2445 | ||
| E | 655 | 780 | 890 | 945 | 1155 | 1213 | 1270 | 1412 | ||
| F | 755 | 950 | 1125 | 1225 | 828 | 899 | 1027 | 1275 | ||
| G | 970 | 1200 | 1450 | 1580 | 1880 | 1990 | 2110 | 2280 | ||
| 重量 | 設備凈重(噸) | 6.61 | 9.6 | 11.88 | 13.43 | 20.8 | 22.9 | 25.6 | 30.8 | |
| 負載總重(噸) | 20 | 32 | 46 | 58 | 78 | 96 | 108 | 158 | ||
【設備基礎】
| 型號尺寸 |
L | B | H | Φ | a | c | D |
| DLB-20 | 3900 | 1800 | 1000 | 1300 | 900 | 1134 | 816 |
| DLB-40 | 4700 | 2200 | 1000 | 1700 | 1100 | 1350 | 1000 |
| DLB-60 | 5600 | 2600 | 1000 | 2100 | 1300 | 1540 | 1264 |
| DLB-80 | 6200 | 3000 | 1000 | 2300 | 1500 | 1636 | 1464 |
| DLB-100 | 7200 | 3600 | 1000 | 2700 | 1800 | 2000 | 1600 |
| DLB-120 | 7600 | 3600 | 1000 | 2900 | 1800 | 2100 | 1700 |
| DLB-150 | 8000 | 3800 | 1000 | 3300 | 1900 | 2200 | 1800 |
| DLB-200 | 9400 | 4000 | 1000 | 3600 | 2200 | 2500 | 2200 |
【選用說明】
1、表中所有標高均以基礎為±0.00計算。
2、當采用無閥濾池作循環冷卻水旁濾處理時，可參考如下公式計算旁濾水量：
Q＝W×N/24
Q-旁濾處理水量(m3/h)；
W-循環冷卻水系統容積，包括塔底水池和管路系統容積；
N-設計過濾次數，一般為2～4次，水質差地選用高限。當缺系統容積W時，亦可按循環冷
卻水量(小時循環量)的2～5%估算。
3、平面圖中所注強制沖洗管(DN25)可接自來水管，或其他壓力>0.25Mpa的給水管，如自來水管理地鋪設時，在連接處穿出地面約0.5m安裝閥門(DN25)一個，以便在試車時使用。
4、從重力式無閥過濾器出水至下一個構筑物，設計水位落差，應充分考慮過濾器出水暢通，一般應為H4減去2m，再減去連接管的壓力損失。本過濾器進水水壓應大于8m。
5、表中排水管在±0.00以上接出，根據用戶要求還可以改為±0.00以下接出：即DLB-100、120、150、200四種規格的排水管標高可改為-0.45m。省去兩個彎頭，直接接入檢查井，用戶在訂貨時應在合同中注明要求。
6、為了滿足大型循環冷卻系統對旁濾處理的要求，本廠設計有組合型重力式無閥濾池。規模有300m3/h、360m3/h、400m3/h、540m3/h、600m3/h、720m3/h、800m3/h、1200m3/h。每種規格又有兩種布置方案。用戶可根據使用要求向本廠索取有關資料。我廠將提供各種布置方案的詳細圖紙，為用戶加快建設進度和節省占地提供服務。
7、用戶若需要遠距離檢測過濾器的運行狀況，請在選用時說明。
【濾料用量】
| 型號 | 石英砂粒徑 | 礫石墊層 | ||
| 0.5～1.0mm | 粒徑2～4mm | 粒徑4～8mm | 粒徑8～16mm | |
| DLB-20 | 2.7 | 0.24 | 0.24 | 0.35 |
| DLB-40 | 4.7 | 0.42 | 0.42 | 0.60 |
| DLB-60 | 7.3 | 0.63 | 0.63 | 0.95 |
| DLB-80 | 9.0 | 0.80 | 0.80 | 1.15 |
| DLB-100 | 12.4 | 1.10 | 1.10 | 1.60 |
| DLB-120 | 15.0 | 1.30 | 1.30 | 1.80 |
| DLB-150 | 17.0 | 1.50 | 1.50 | 2.10 |
| DLB-200 | 24.5 | 2.15 | 2.15 | 3.10 |
注：表中為計算重量，在訂貨時還應增加工5～10%的消耗量
【濾料的技術要求】
重力式無閥濾池的濾料應符合建設部部頒標準GJ24.1-88的規定。
1、石英砂濾料的破碎率和磨損率之和不應大于1.5%，密度不應小于2.55g/cm3；
2、石英砂濾料應不含可見泥土、云母和有機雜質，濾料的水浸出液應不含有毒物質。含泥量不應大于1%，密度小于2g/cm3的輕物質含量不應大于0.2%；
3、石英濾料的灼燒減量不應大于0.7%，鹽酸可溶率不應大于3.5%；
4、石英濾料的有效粒徑和不均勻系數由使用單位確定，亦可提出條件由本廠提供。
【濾料和承托料的鋪料方法】
1、重力式無閥濾池安裝完畢以后，先將雜物全部清除干部，然后在過濾器內壁按承托料和濾料的各層頂高畫水平線，作為鋪料高度標記。仔細檢查不同粒徑范圍的承托料，按其粒徑范圍，從大到小依次清洗，以備鋪裝。
2、鋪料從底層承托料上站立或行走，宜站在木板上操作，在一層鋪料完線后才能鋪裝上層。無閥濾池每層承托料的厚度應準確、均勻用刮板刮水平。高度應與鋪裝高度水平線相吻合。
3、承托料全部分層鋪裝后，再鋪裝濾料。無閥濾池濾料層的鋪裝高度也應與濾料層頂面高度水平相吻合，并且用刮板刮至水平。
【礫石承托料的技術要求】
1、礫石中的大部分顆粒宜接近球形；
2、礫石承托料應不含可見泥土、頁巖和有機雜質。承托料的水浸出液應不含有毒物質。含泥量不應大于1%，鹽酸可溶率不應大于5%
【操作使用說明】
1、重力式無閥過濾器初次運轉時，采用膠管將清水注入水箱，使水經連通管自下而上通過過濾器，以排除過濾器中的空氣。
2、重力式無閥過濾器初次反洗前，應將沖洗強度調整器調整到虹吸下降管直徑的1/4左右的開放度進行反沖洗，以后逐次放大開啟度，直至規定的沖洗強度為止。
3、重力式無閥過濾器運行后，應定期檢查濾料是否平整和受到污染，特別是用作循環冷卻水旁濾時易發生藻類對濾料表面的污染。如發現被污染，應將表面被污染的濾料（約100毫米厚）清除，更換新濾料。
【設備安裝說明】
1、要求設備基礎施工水平，在設備就位時應再找水平一次，以確保設備安裝平穩，設備與基礎預埋鋼板采用焊接。
2、配水箱與過濾器頂板支梁采用螺栓連接，以便將兩個堰口調至相同的水平標高，以保證配水均勻。
3、安裝虹吸管系統的法蘭接口和絲扣連接應做到不漏氣，應嚴格注意虹及輔助管頂端的控制標高。
4、除設備內應作特強防腐處理外，待設備安裝完畢后，還應對設備外壁作防腐處理，外防腐顏色可由用戶選定。
| 序號 | 名 稱 | 單位 | 數量 | 備注 |
| 1 | 進水分配箱 | 只 | 1 | |
| 2 | U型進水管 | 套 | 2 | |
| 3 | 過濾器 | 只 | 2 | 包括沖洗水箱、連通管 |
| 4 | 虹吸管 | 套 | 2 | 包括虹吸輔助管、排水箱 |
| 5 | 進水箱與過濾器固定件 | 套 | 1 | |
| 6 | 隨機附件 | 套 | 1 | 包括設備所需的螺栓、螺母、墊片 |
| 7 | 橡膠撓性接頭 | 套 | 1 | 包括聯接法蘭 |
